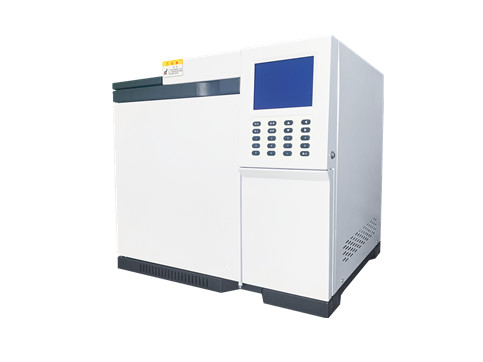

整机结构GC-8960
气相色谱仪是由主机,记录仪或色谱数据处理机或色谱工作站组成。
主机结构主机由三部分组成:
主机左边为气路部分,中间有柱室及检测器,汽化室,右边为电气部分。
气路部分:载气、氢气、空气均由稳流阀调节,压力表显示稳流阀出口压力,稳流阀前均有稳压阀,稳压阀出厂前已定值,用户不用调节。氢气、空气配有流量一压力曲线,载气由转子流量计测量流量。配有专用毛细柱气路。
柱室:柱室由大口径风扇、电炉丝、铂热电
阻、不锈钢室体组成,并配有后开门可迅速降温,上接炉门开关按钮(在炉门右下方), 可打开柱室。
汽化室:汽化室加热块上装有填充柱及毛细管
柱专用进样器。填充柱汽化室见下图,右图为带玻璃内衬管填充柱进样器,左图为柱头进样汽化室、毛细管专用进样器见第六章。
1、散热帽2、硅胶垫 3、压垫 4、玻璃管5、室体6、石墨垫7、柱接头8、色谱柱填充柱的安装:先将玻璃内衬管4装入柱接头7上的金属管护套里,护套外放上石墨垫,用两个板手,一个板手固定室体,一个板手将柱接头紧在室体上,此时,石墨垫将接头与室体紧紧密封。需清洗玻璃管时,可拆下柱接头后清洗。
检测器布局:本仪器汽化室和氢焰检测器分开
控温,固定在柱室上方。热导检测器,TCD的两个柱头固定在柱室上壁,经二根不锈钢管道穿过柱室直接接到热导池体上。在柱室左后部。
