GC-8960天然气在线分析仪· 技 术 方 案 协 议

  GC-8960天然气在线分析仪可与天然气管道直接连接实现在线进样分析，并可以实现24小时连续在线监测，分析的数据结果可以通过用户的网络平台协议进行上传到中控系统。为用户提供了准确、快速，简洁的检测手段，使分析监测数据一目了然。

    GC-8960天然气在线分析仪适用于天然气、液化气和液化混合空气、配气等管道气的组分含量分析检测，仪器自带的分析软件系统可以秒计算出不同燃气的高热值、低热值、密度、相对密度、华白数、燃烧势等特性指数。

    GC-8960天然气在线分析仪可对天然气中氮、甲烷、二氧化碳、乙烷、丙烷、异丁烷、正丁烷、正戊烷、异戊烷及C6+以上的烃类成份的一次进样全分析。

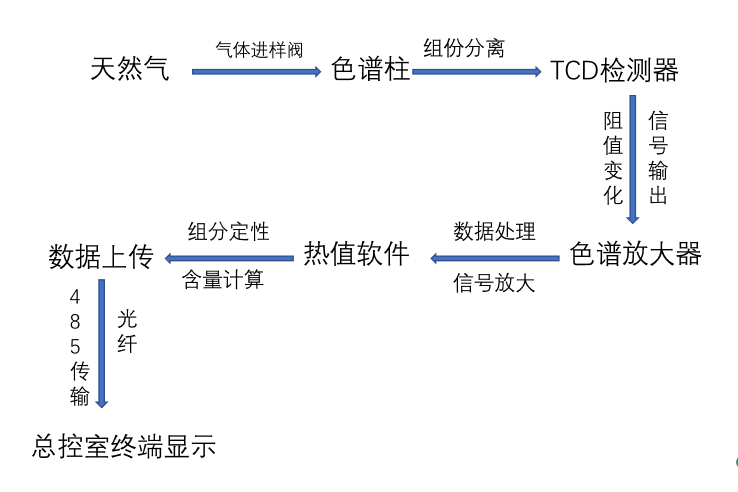

  总流程示意图

GC-8960天然气在线分析仪特点：

● 采用真彩人机界面触摸屏，可根据需求，自行组态。自带超温报警提醒

● 全新数字设计，高集成电子电路,具有优良的可靠性及抗干扰能力；

● 完善的温度过热保护及铂电阻开路、短路报警功能，保证温度不失控；

● 断气、漏气保护系统，避免仪器因断气造成仪器损坏；

● 特殊的隔热材料的使用，即使机型小巧也能够保证各加热区之间的热传递减少至最低。

● 不锈钢精小炉膛的特殊加工工艺，使得温度梯度小，降温速度快，满足快速升降温要求。

● 根据用户不同需求， 检测器数目最多可安装3个，并可安装甲烷转化炉；

● 气源压力0.3Mpa，气体纯度99.995%，流量300ml/min；

● 该机具有气体流量显示，观测直观方便；

● 双通道热值工作软件，自动计算出被检测气组分含量、高热值、低热值、密度、相对密度、华白数、燃烧势等；

● 该机为气体行业专用机型，根据用户不同需求安装六通阀或十通阀；

● 采用专用色谱气路管连接天然气采样点；

● 该机具有一键启动，采集样品气自动进行色谱分析及热值数据计算生成。

●可根据用户需要，实现在线实时检测，采用标准Modbus RTU 传输协议，实时分析数据自动上传到DCS系统、组态和远程电脑。

●可实现24小时无人值守全自动循环分析，数据自动上传总控室，表格汇总。

燃气检测参数：

1.载气：高纯氢气（纯度≥ 99.995％）

2.内置热值软件自动算出组分含量、高热值、低热值、密度、相对密度、华白数、燃烧势

3.TCD灵敏度S≥3000mv.ml/mg(苯）噪音≤0.02mv

4.进气要求：无尘、无水、无油

5.定性时间误差：≤0.02min

6.定量重复性：RSD≤1%

7.分析周期：＜10分钟

8.工作环境：5℃-50℃：湿度：10%-85%

9.输入电源：AC220V  DC12V  24V

仪器正常工作条件：

   1、环境温度：0～50℃。

   2、相对湿度：低于85％。

   3、周围无强电磁场干扰，无腐蚀性气体。

   4、机柜应稳固，不得有强烈振动。

   5、供电电压：交流220V±10％，50Hz±0.5Hz。

   6、电源消耗功率：约0.5KW

参考标准:

GB/T 10410-2008 《人工煤气和液化石油气常量组分气相色谱分析方法》

GB/T 12208-2008 《人工煤气组分与杂质含量测定方法》

GB/T 11062-2014《天然气发热量、密度、平均密度和沃泊指数的计算方法》
SH/T 0230-92《液化石油气组成测定法（色谱法）》
GB/T 13610-2020《天然气的组成分析气相色谱法》
GB/T 12206-2006《城市燃气热值和相对密度测定方法》
GB 10410.1-89《人工煤气组分气相色谱分析法》
GB 10410.2-89《天然气常量组分气相色谱分析法》
GB 10410.3-89《液化石油气组分气相色谱分析法》
