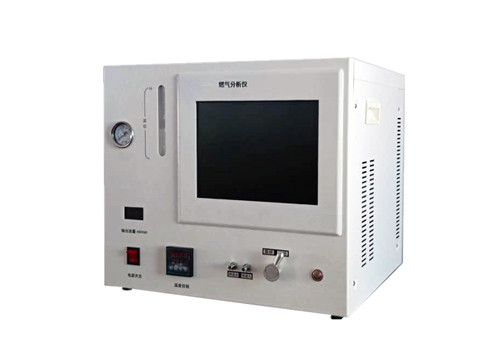

GC-8960天然气在线分析仪

  根据天然气，燃气用户的需求，按照国家执行标准，我公司成功研制的GC-8960R天然气全自动在线分析仪，GC-8960R符合GB/T13610-2003《天然气的组成分析气相色谱法》和 SH/T0230-92《液化石油气组成测定法（色谱法）》等要求的国家分析检测执行标准。广泛应用于燃气公司、铝业制造、热电厂、陶瓷、冶金、玻璃、造纸等天然气用户单位对所使用天然气的热值分析检测。
    天然气在线分析仪可与天然气管道直接连接实现在线进样分析，也可便携使用，在10分钟左右可以得出分析结果。并可以实现24小时连续在线监测，分析的数据结果可以通过用户的网络平台协议进行上传到中控系统。为用户提供了准确、快速，简洁的检测手段，使分析监测数据一目了然。
    天然气在线分析仪适用于天然气、液化气和液化混合空气、配气等管道气的组分含量分析检测，仪器自带的分析软件系统可以秒计算出不同燃气的高热值、低热值、密度、相对密度、华白数、燃烧势等特性指数。
    天然气在线分析仪可对天然气中氧、氮、甲烷、乙烷、丙烷、异丁烷、正丁烷、正戊烷、异戊烷及C6+以上的烃类成份的一次进样全分析。

主要特点：

1、内置氢气发生器，电子线路集成度高，19寸大屏工业平板电脑显示一体机。可靠性好，操作简单，保证仪器质量稳定、可靠，能长期不间断运行，既保证了工作效率又节约维修费用，自动记忆运行参数，开机不需重设。
2、带有断气保护系统，防止误操作引起的仪器损坏。
3、气路系统采用高精度阀结构，使得仪器气体流速的稳定性大大提高，从而获得良好重现性的分析结果。
4、可分析天然气等燃气中氮气、二氧化碳、甲烷、乙烷、丙烷、丙烯、异丁烷、正丁烷、异丁烯、正丁烯、异戊烷、正戊烷等各组分含量。含量范围：0.01%~100%。通过各组分含量精确计算出燃气热值、华白数、密度等。
5、可在化验室使用，便携使用，也可在线使用。
6、仪器具有独特的全自动进样系统，与天然气检测点出口连接，实现24小时无人值守连续进样分析检测。
7、使用先进的人工智能软件操作设置系统，检测数据通过DCS系统上传至用户中控室。

 仪器正常工作条件：

   1、环境温度：0～50℃。
   2、相对湿度：低于85％。
   3、周围无强电磁场干扰，无腐蚀性气体。
   4、机柜应稳固，不得有强烈振动。
   5、供电电压：交流220V±10％，50Hz±0.5Hz。
   6、电源消耗功率：约0.5KW

技术性能：

  1、温度控制：
    (1)色谱柱室温度：
      ·控温范围：室温加5℃～200℃（设定温度增量1℃）
      ·控温精度：在200℃以内 为±0.1℃
      ·温度梯度：柱有效区域内不大于1%
      ·指示温度与设定温度之间偏差不大于0.5℃
      ·实际温度与指示温度之间偏差不大于2%
      ·最大加热功率80W
      ·感温元件采用PT100刚玉瓷铂电阻
(2)温控指标：
     全部加热单元温度范围：室温上5℃~200℃     精度±0.1℃

  2、热导检测器(TCD)：
       采用半扩散式结构
        电源采用恒流控制方式
        灵敏度：≥6000mV·ml／mg。
        基线噪声：≤10μV。
        基线漂移：≤100μV/30min。
         线性      ≧105

3、天然气组分检测值指标：


4、仪器尺寸及重量
      (1) 主机尺寸：480mm（宽）× 220mm（高）× 520mm（深）不含把手
      (2) 重    量：约25kg

仪器可选外围设备及附件：

   1、工作站：
     热值工作站(含信号传输软件)。

 2、气  源:
      氢气发生器

配置清单：

1.  天然气在线分析仪 ： 主机+热导检测器（TCD）+平板电脑（内置） +氢气发生 器（内置）
2.  数据处理： 专用色谱热值工作站（热值及组分分析）
3.  管道连接：在线天然气管道连接装置
4.  进样器： 全自动进样阀
5.  数据上传：485、212、DCS等
6.  色谱柱: 分析柱2根
7.  取样器： 采样袋2L
8.  启动工具：工作软件启动包及使用工具根据天然气，燃气用户的需求，按照国家执行标准，我公司成功研制的GC-8960R天然气全自动在线分析仪，GC-8960R符合GB/T13610-2003《天然气的组成分析气相色谱法》和 SH/T0230-92《液化石油气组成测定法（色谱法）》等要求的国家分析检测执行标准。广泛应用于燃气公司、铝业制造、热电厂、陶瓷、冶金、玻璃、造纸等天然气用户单位对所使用天然气的热值分析检测。
