矿井气气体分析

适用范围：

煤层气、矿井气体、采空区气体、密闭区气体

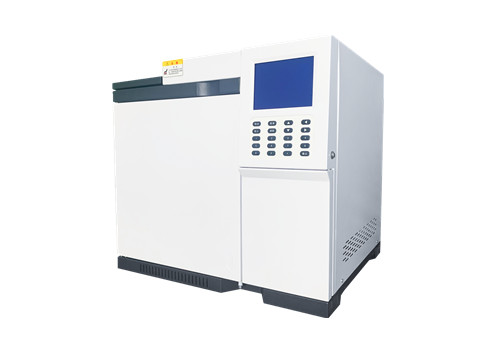

矿井气体分析仪简介：

矿井气分析仪仪器专用于煤矿井下气体分析，火灾预报，瓦斯爆炸危险判别。其中包括预测、预报和熄灭程度启封指标的分析。利用热导检测器、双氢焰检测器、甲烷转化炉、十通阀进样装置、专用不锈钢填充柱，一次进样完成对矿井瓦斯气体 (O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2)的常量及微量组份分析。

执行标准:

• AQ/T1019-2006煤层自然发火标志气体色谱分析及指标优选方法
• AQ/T1008-2007矿山救护规程

性能特点：

1.  以新一代高性能、高稳定性GC-8960气相色谱仪为基础，运行可靠稳定。
2. 微机自动控制十通阀进样装置。
3. 采用三根不锈钢色谱填充柱，有效防止色谱柱交叉污染，确保整套仪器长期不间断工作。
4. 采用三检测器流程：热导检测器、氢火焰检测器、及加装转化炉。根据甲烷含量的多少可自动改变氢火焰检测器灵敏度，避免甲烷含量高掩盖甲烷后的微量组分。
5. 分析速度快：4-8分钟内，一次进样完成对矿井瓦斯爆炸气体常量 (O2、N2、CH4、CO、CO2、C2H4、C2H6、C2H2)的分析。
6. 可配备电子捕获检测器测定示踪气体SF6,火焰光度检测器测定H2S、SO2等气体。
7. 配有4/8升铝瓶装多组份标准混合气体。
8. 双通道色谱工作站，支持Windows XP操作系统，色谱分析谱图储存、数据处理、报告打印随心所欲。
9. 可配套矿井气分析专用色谱工作站，对双通道产品，可将A、B两个通道的谱图嫁接到一张谱图中，故仅对一张谱图进行处理和计算即可。可设置各种气体浓度和烷烯比的报警值，并可自动对进入瓦斯爆炸三角形的甲烷和氧气浓度进行报警。自动进样和手工进样的结果都可存入数据库。在数据库中可按时间或取样地点打印（或查询）历史数据或趋势图，并可显示瓦斯爆炸三角形与历史数据之间的距离。
10. 可实现在线自动分析，通过敷设管道仪器可按周期自动取样，不间歇的对工艺样品气进行监测自动标定，无须人工校验。管道的探头未敷设到的地方，可采用人工采样检测，灵活可靠。

矿井气体分析仪技术指标：

1、矿井气分析仪氢火焰离子化检测器(FID)：
圆筒型收集极结构设计，石英喷嘴，响应极高
检测限：≤8×10-12g／s(正十六烷/异辛烷)
基线噪声：≤2×10-13A
基线漂移：≤2×10-12A/30min
线性：≥106
稳定时间：十分钟
2、矿井气分析仪热导检测器(TCD)：
采用半扩散式结构
电源采用恒流控制方式
灵敏度：≥3000mV·ml／mg，高灵敏度≥8000mV·ml／mg
基线噪声：≤10μV。
基线漂移：≤100μV/30min。
线性：≧104
3、矿井气分析仪大屏幕LCD液晶显示：
清晰显示各路温度的设定值，实测值和保护值
实时显示仪器状态
触摸式键盘，菜单式操作
4、矿井气分析仪温控指标：
柱  箱：室温上5℃~399℃     精度±0.1℃
进样器：室温上5℃~399℃     精度±0.1℃
检测器：室温上5℃~399℃     精度±0.1℃
转化炉：室温上5℃~399℃     精度±0.1℃
5.矿井气分析仪最小检测浓度：
CO、CO2≤1ppm
O2、N2≤0.1%
CH4、C2H6、C2H4、C2H2≤0.1ppm
6.定量重复性RSD≤3%
7.矿井气分析仪定性重复性RSD≤1%

矿井气体分析仪配置：
